液下泵,液下離心泵,FY液下泵
- 品牌：???泊泰邦
- 型號：???液下泵,液下離心泵,FY液下泵
FY系列液下泵 是本單位在傳統耐腐蝕液下泵基礎上，同類產品的先進技術，經改進設計而生產的新型泵；該泵取消了其他液下泵普遍采用的機械密 封和選用了結構的葉輪，使泵節能、無泄漏、壽命特長，從而廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。
產品特點
1．泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。
2．取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。
3．采用了的離心式雙平衡葉輪，供輸送不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體，運行平穩、不堵塞。
拆卸與裝配
1、如更換或檢?葉輪,可關閉出口閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。
2、將底板垂直在固定的支架上,卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
3、更換滾動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、31蓋、圓嫘母，取出軸承體,
4、裝配與拆卸的次序相反，注意軸上配件的同心度。
安裝、使用、維修
1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬磨擦聲，各部件螺姆是否旋緊。
2、檢?泵軸和電機軸的同心度,上下聯軸器外圓左右差數不得超過0.1mm,聯軸器端面間隙保持1-2.5mm。
3、泵的吸入口到容器底部之間距離為吸入口徑的2~3 倍。泵體與器壁距離應大于口徑的2 .5倍。
4、泵的出液管路,應另設支架支攛，其重量不允許支撐在泵上。
5、檢?電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥，接通冷卻水管。
7、起動電機,慢慢開啟出口管閑閥到痛要的位置,投入正常運轉。
8、經常檢查泵和電機的情況.軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
|
參數表： |
出口 |
流量Q |
揚程 |
轉速 |
功率（KW） |
||
|
（m3/h） |
(L/s) |
軸功率 |
電機 |
||||
|
25FY-16 |
25 |
3.6 |
1 |
16 |
2900 |
0.713 |
1.5 |
|
25FY-16A |
25 |
3.27 |
0.91 |
13 |
2900 |
0.713 |
1.5 |
|
25FY-25 |
25 |
3.6 |
1 |
25 |
2900 |
1.16 |
2.2 |
|
25FY-25A |
25 |
3.27 |
0.91 |
20 |
2900 |
1.16 |
2.2 |
|
25FY-41 |
25 |
3.6 |
1 |
41 |
2900 |
2.51 |
4 |
|
25FY-41A |
25 |
3.27 |
0.91 |
33 |
2900 |
2.51 |
3 |
|
40FY-16 |
32 |
7.2 |
2 |
16 |
2900 |
0.78 |
2.2 |
|
40FY-16A |
32 |
6.55 |
1.82 |
13 |
2900 |
0.78 |
1.5 |
|
40FY-26 |
32 |
7.2 |
2 |
26 |
2900 |
1.45 |
3 |
|
40FY-26A |
32 |
6.55 |
1.82 |
21 |
2900 |
1.45 |
3 |
|
40FY-40 |
32 |
7.2 |
2 |
40 |
2900 |
2.53 |
5.5 |
|
40FY-40A |
32 |
6.55 |
1.82 |
32 |
2900 |
2.53 |
5.5 |

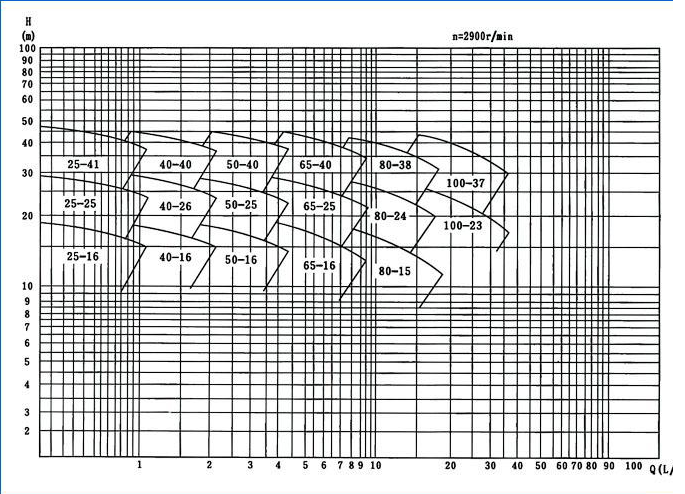

性能曲線圖

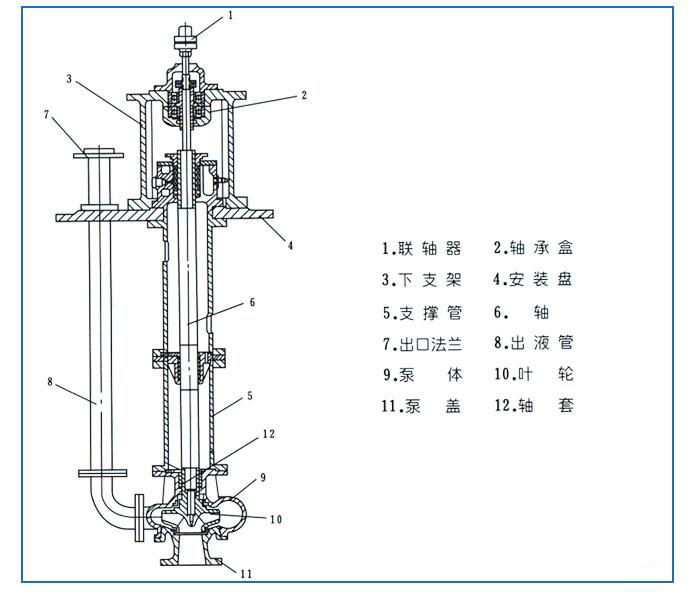

FY泵結構圖：

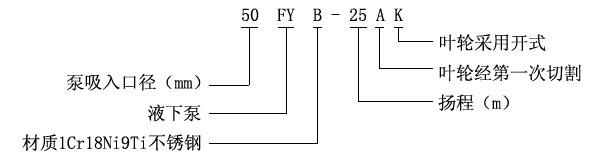

型號意義:

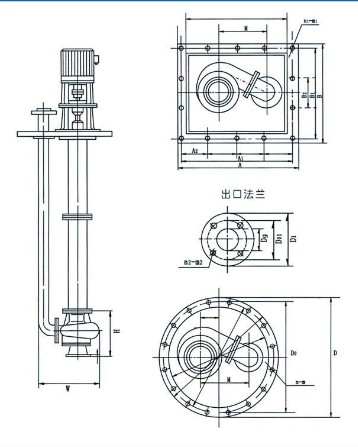

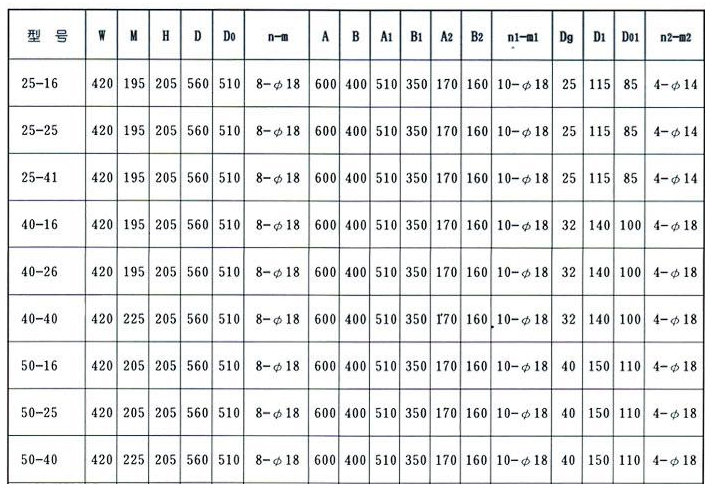

FY泵安裝尺寸：
