CQ型磁力驅動泵,磁力泵
更新：2018-6-12 17:32:12??????點擊：
- 品牌：???泊泰邦
- 型號：???CQ型磁力驅動泵
產品介紹
泰邦生產的CQ型磁力驅動泵簡稱磁力泵,耐溫≤250℃（簡稱磁力泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，主要材料有不銹鋼、增強聚丙稀，工程塑料。設計合理、工藝先進，具有全密封、無泄漏、耐腐蝕的特點，其性能達到國外同類產品的先進水平.
磁力泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。

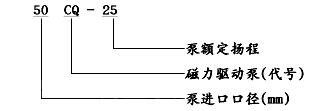

二、CQ型磁力驅動泵型號意義：
二、CQ型磁力驅動泵型號意義：
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用縱方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體物抽送，選用此泵則更為理想。
四、CQ型磁力驅動泵結構說明：
|
|
|
型號
|
口徑
|
揚程
（m） |
流量
|
電機功率
（KW） |
轉速
（r/min） |
電壓
（V） |
吸程
（m） |
||
|
進口
（mm） |
出口
|
（L/min）
|
（m3/h）
|
||||||
|
10CQ-3
|
10
|
8
|
3
|
19
|
1.14
|
0.025
|
2850
|
220
|
2.5
|
|
14CQ-5
|
14
|
10
|
5
|
20
|
1.2
|
0.12
|
2900
|
380/220
|
3
|
|
16CQ-8
|
16
|
12
|
8
|
25
|
1.5
|
0.18
|
〃
|
380/220
|
3
|
|
20CQ-12
|
20
|
14
|
12
|
50
|
3
|
0.37
|
〃
|
380/220
|
4
|
|
25CQ-15
|
25
|
20
|
15
|
110
|
6.6
|
1.1
|
〃
|
380
|
4
|
|
32CQ-15
|
32
|
25
|
15
|
110
|
6.6
|
1.1
|
〃
|
〃
|
4
|
|
32CQ-25
|
32
|
25
|
25
|
110
|
6.6
|
1.1
|
〃
|
〃
|
4
|
|
40CQ-20
|
40
|
32
|
20
|
180
|
10.8
|
2.2
|
〃
|
〃
|
6
|
|
50CQ-25
|
50
|
40
|
25
|
240
|
14.4
|
4
|
〃
|
〃
|
6
|
|
50CQ-40
|
50
|
40
|
40
|
220
|
13.2
|
4
|
〃
|
〃
|
6
|
|
50CQ-50
|
50
|
40
|
50
|
130
|
7.8
|
5.5
|
〃
|
〃
|
6
|
|
65CQ-25
|
65
|
50
|
25
|
280
|
16.8
|
5.5
|
〃
|
〃
|
6
|
|
65CQ-35
|
65
|
50
|
35
|
450
|
27
|
7.5
|
〃
|
〃
|
6
|
|
80CQ-35
|
80
|
65
|
35
|
850
|
51
|
11
|
〃
|
〃
|
6
|
|
80CQ-50
|
80
|
65
|
50
|
850
|
51
|
15
|
〃
|
〃
|
6
|

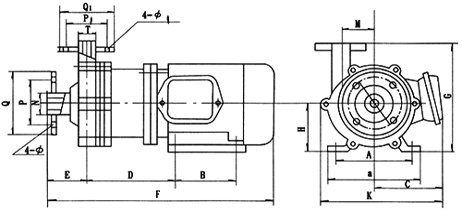

六、CQ型磁力驅動泵安裝尺寸：
|
型號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
T
|
a
|
K
|
M
|
N
|
機座螺孔
|
P
|
P1
|
Q
|
Q1
|
Φ
|
Φ1
|
|
|
10CQ-3
|
63
|
48
|
45
|
55
|
38
|
200
|
105
|
45
|
15
|
84
|
80
|
24
|
16
|
Φ6
|
-
|
-
|
-
|
-
|
-
|
-
|
管
子 連 接 |
|
14CQ-5
|
90
|
71
|
95
|
107
|
53
|
270
|
120
|
56
|
16
|
130
|
130
|
37
|
18
|
Φ7
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
16CQ-8
|
90
|
70
|
80
|
125
|
55
|
320
|
160
|
65
|
18
|
115
|
140
|
40
|
22
|
Φ11
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
20CQ-12
|
100
|
80
|
105
|
130
|
59.5
|
340
|
160
|
73
|
18
|
130
|
160
|
65
|
26
|
Φ12
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
25CQ-15
|
125
|
100
|
140
|
189.5
|
67.5
|
460
|
205
|
90
|
-
|
160
|
240
|
71.5
|
-
|
Φ12
|
75
|
65
|
100
|
90
|
12
|
10
|
法
蘭
連
接
|
|
32CQ-15
|
125
|
100
|
140
|
189.5
|
67.5
|
460
|
205
|
90
|
-
|
160
|
240
|
71.5
|
-
|
Φ12
|
90
|
75
|
120
|
100
|
12
|
10
|
|
|
32CQ-25
|
125
|
100
|
140
|
189.5
|
67.5
|
460
|
230
|
90
|
-
|
160
|
260
|
85
|
-
|
Φ12
|
90
|
75
|
120
|
100
|
12
|
10
|
|
|
40CQ-20
|
140
|
120
|
155
|
235
|
75
|
545
|
220
|
100
|
-
|
180
|
290
|
78.5
|
-
|
Φ12
|
100
|
90
|
130
|
120
|
14
|
14
|
|
|
40CQ-32
|
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
-
|
245
|
336
|
91
|
-
|
Φ12
|
100
|
90
|
130
|
120
|
14
|
14
|
|
|
50CQ-25
|
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
-
|
245
|
336
|
91
|
-
|
Φ12
|
110
|
100
|
140
|
130
|
14
|
14
|
|
|
50CQ-40
|
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
-
|
245
|
336
|
91
|
-
|
Φ12
|
110
|
100
|
140
|
130
|
14
|
14
|
|
|
65CQ-25
|
216
|
140
|
200
|
305
|
90
|
695
|
300
|
132
|
-
|
280
|
350
|
91
|
-
|
Φ12
|
130
|
110
|
160
|
140
|
14
|
14
|
|
|
65CQ-35
|
216
|
140
|
200
|
305
|
76
|
720
|
292
|
120
|
-
|
280
|
350
|
90
|
-
|
Φ12
|
130
|
110
|
160
|
140
|
14
|
14
|
|
|
80CQ-50
|
254
|
210
|
-
|
-
|
-
|
890
|
-
|
160
|
-
|
-
|
-
|
-
|
-
|
Φ12
|
-
|
-
|
-
|
-
|
14
|
14
|
|
|
80CQ-50
|
254
|
210
|
-
|
-
|
-
|
890
|
-
|
160
|
-
|
-
|
-
|
-
|
-
|
Φ12
|
-
|
-
|
-
|
-
|
14
|
14
|
|
|
100CQ-35
|
254
|
254
|
255
|
395
|
106
|
1030
|
360
|
160
|
-
|
330
|
435
|
-
|
-
|
Φ16
|
170
|
150
|
205
|
185
|
18
|
18
|
|
|
100CQ-50
|
279
|
241
|
285
|
395
|
106
|
1055
|
360
|
180
|
-
|
335
|
465
|
-
|
-
|
Φ16
|
170
|
150
|
205
|
185
|
18
|
18
|
1、磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝 上。
2、當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底 閥。
3、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。
4、檢查電機旋轉方向是否與磁力泵轉向標記一致。
5、電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6、泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
CQ型磁力驅動泵使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時 所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。工程塑料泵的使用溫度<60℃，金屬泵的使用溫 度<100℃，輸送吸入壓力不大于0.2mpa，最大工作壓力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬顆粒和纖維的液體。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。 6、磁力泵運行500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向 竄動1.5～2mm時，應 更換軸承和軸向動環。
