概述

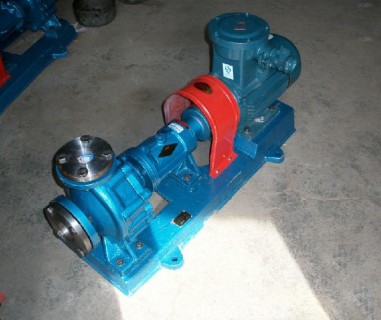

RY系列風冷式高溫導熱油泵結構合理，性能優良，使用可靠。適用于輸送不含固體顆粒的高溫液體。RY系列風冷式高溫導熱油泵的耐腐蝕程度和使用溫度取決于與介質接觸的主要零件的材料（分三類：1.HT200;II.ZG230-450;III.1Cr18Ni9Ti,OCr18Ni12-Mo2Ti)
●
優點及特點
RY系列風冷式高溫導熱油泵技術先進、，在熱態下能長期穩定運轉無泄漏，無附加冷卻系統，使用可靠等特點，在我國載熱體加熱系統中得到了廣泛的使用，已經進入石油、化工、橡膠、塑料、制藥、紡織、印染、筑路、食品等各個工業領域，RY系列風冷高溫導熱油泵主要用于輸送不含固體顆粒的弱腐性高溫液體，使用溫度≤370℃，是一種理想的循環泵。該導熱油泵廣泛應用紙餐盒高溫定型、動態硫化輪胎及生膠機械、平板硫化、橡膠、烘干、飼料烘干、印染、化工、膠合板生產、防水卷材生產、瀝青加熱、掛面烘干等行業。
(1)RY系列風冷高溫導熱油泵是消化吸收國外油泵的基礎上研制的二代產品，基本結構形式為單級單吸懸臂式腳支撐結構，熱油泵的進口為軸向吸入，出口為中心垂直向上，和電機同裝于底座上。
(2)RY型導熱油泵的支撐采用了雙端球軸承支撐的結構形式，前端采用潤滑油潤滑，后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油。
(3)RY系列風冷式高溫導熱油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單，體積小，節約運行費用，性能好，使用可靠。
(4)RY系列風冷式高溫導熱油泵采用填料密封和機械密封相結合的形式，填料密封用耐高溫的填料，具有良好的熱態適應性，而機械密封則采用機械強度高，耐磨性好的硬質合金材料，保證了高溫情況下的密封性能。
(5)RY系列風冷式高溫導熱油泵采用第三代聚四氟乙烯(簡稱PTFE)做唇形密封，使密封性能產生了飛躍，比橡膠類密封可靠性提高25倍，耐腐蝕性能極強。
●
RY系列風冷式高溫導熱油泵性能范圍（按設計點）
1、流量1-500m3/h; 2、揚程10-125m;
3、溫度-20。C-350。C；
●RY型風冷式導熱油泵性能參數表
|
泵型號
|
流量
m3/h |
揚程
m |
轉速 n
r/min |
功率 kw
|
效率η
% |
電機（Y型）
機座號 |
|
|
軸功率
|
配用功率
|
||||||
|
15-15-100
|
3
|
10
|
2800
|
0.45
|
0.75
|
20
|
801
|
|
15-15-100A
|
2
|
10
|
2800
|
0.36
|
0.55
|
18
|
AO2-7122
|
|
15-15-100B
|
1
|
10
|
2800
|
0.2
|
0.37
|
15
|
AO2-7112
|
|
20-20-100
|
1
|
10
|
2800
|
0.09
|
0.37
|
26
|
AO2-7112
|
|
20-20-125
|
1.5
|
22
|
2800
|
0.22
|
0.75
|
30
|
801
|
|
40-25-160
|
10
|
28
|
2900
|
1.72
|
2.2
|
45
|
90L
|
|
25-25-160
|
3
|
27
|
2900
|
0.53
|
1.5
|
30
|
90S
|
|
32-32-160
|
6
|
28
|
2900
|
0.85
|
1.5
|
50
|
90S
|
|
50-32-160
|
12.5
|
30
|
2900
|
1.90
|
3.0
|
57
|
100L
|
|
50-32-200
|
18
|
40
|
2900
|
3.92
|
5.5
|
50
|
132Sl
|
|
50-32-200A
|
16
|
32
|
2900
|
3.35
|
4
|
42
|
112M
|
|
50-32-250
|
12.5
|
80
|
2900
|
6.2
|
11
|
44
|
160Ml
|
|
65-50-160
|
20
|
32
|
2900
|
3.17
|
5.5
|
55
|
132S1
|
|
65-40-200
|
30
|
48
|
2900
|
6.3
|
7.5
|
62
|
132S2
|
|
65-40-200A
|
25
|
35
|
2900
|
4.0
|
5.5
|
59
|
132S1
|
|
65-40-250
|
25
|
80
|
2900
|
10.3
|
15
|
53
|
160M2
|
|
65-40-250A
|
20
|
51
|
2900
|
5.67
|
7.5
|
49
|
132S2
|
|
65-40-315
|
25
|
125
|
2900
|
18.9
|
30
|
45
|
200L1
|
|
65-40-315A
|
22.5
|
100
|
2900
|
15.3
|
22
|
40
|
180M
|
|
80-50-200
|
50
|
50
|
2900
|
9.7
|
15
|
70
|
160M2
|
|
80-50-200A
|
45
|
40
|
2900
|
7.8
|
11
|
63
|
160M1
|
|
80-50-200B
|
40
|
32
|
2900
|
6.37
|
7.5
|
55
|
132S2
|
|
80-50-250
|
50
|
80
|
2900
|
17.1
|
22
|
58
|
180M
|
|
80-50-250A
|
43
|
60
|
2900
|
12.8
|
15
|
55
|
160M2
|
|
80-50-315
|
50
|
125
|
2900
|
30.4
|
45
|
56
|
225M
|
|
80-50-315A
|
45
|
100
|
2900
|
23.6
|
30
|
52
|
200L1
|
|
100-65-200
|
100
|
50
|
2900
|
18.4
|
22
|
74
|
180M
|
|
100-65-200A
|
94
|
44
|
2900
|
16
|
22
|
70
|
180M
|
|
100-65-200B
|
87
|
38
|
2900
|
13.8
|
15
|
65
|
160M2
|
|
100-65-200C
|
80
|
32
|
2900
|
11.8
|
15
|
59
|
160M2
|
|
100-65-250
|
100
|
80
|
2900
|
32.06
|
37
|
68
|
200L2
|
|
100-65-250A
|
95
|
72
|
2900
|
29
|
37
|
64
|
200L2
|
|
100-65-250B
|
90
|
65
|
2900
|
26.2
|
30
|
61
|
200L1
|
|
100-65-250C
|
85
|
50
|
2900
|
20.3
|
30
|
57
|
200L1
|
|
100-65-315
|
100
|
125
|
2900
|
50.06
|
75
|
68
|
280S
|
|
100-65-315A
|
95
|
113
|
2900
|
45.23
|
55
|
64.63
|
250M
|
|
100-65-315B
|
90
|
100
|
2900
|
40.5
|
55
|
60.50
|
250M
|
|
100-65-315C
|
82
|
84
|
2900
|
34.76
|
45
|
54
|
225M
|
|
125-100-200
|
200
|
50
|
2900
|
35.4
|
45
|
77
|
225M
|
|
125-100-200A
|
178
|
40
|
2900
|
26.6
|
37
|
73
|
200L2
|
|
125-100-250
|
200
|
70
|
2900
|
47
|
55
|
80
|
250M
|
|
125-100-250A
|
190
|
63
|
2900
|
41.6
|
55
|
78
|
250M
|
|
125-100-250B
|
180
|
57
|
2900
|
37.9
|
45
|
74
|
225M
|
|
125-100-250C
|
170
|
51
|
2900
|
32.15
|
45
|
72
|
225M
|
|
125-100-250D
|
150
|
70
|
2900
|
40
|
45
|
70
|
225M
|
|
150-150-200
|
350
|
50
|
2900
|
60
|
75
|
80
|
280S
|
|
150-150-200A
|
313
|
40
|
2900
|
45
|
55
|
76
|
250M
|
|
200-150-400
|
350
|
50
|
1450
|
61.8
|
75
|
78
|
280S
|
|
200-150-400A
|
330
|
45
|
1450
|
52.8
|
75
|
77
|
280S
|
|
250-200-400
|
500
|
50
|
1480
|
86.2
|
110
|
79
|
315S
|
|
250-200-500
|
500
|
80
|
1480
|
136
|
160
|
76.5
|
315M
|
|
250-200-500A
|
400
|
50
|
1480
|
75
|
90
|
73
|
280M
|
